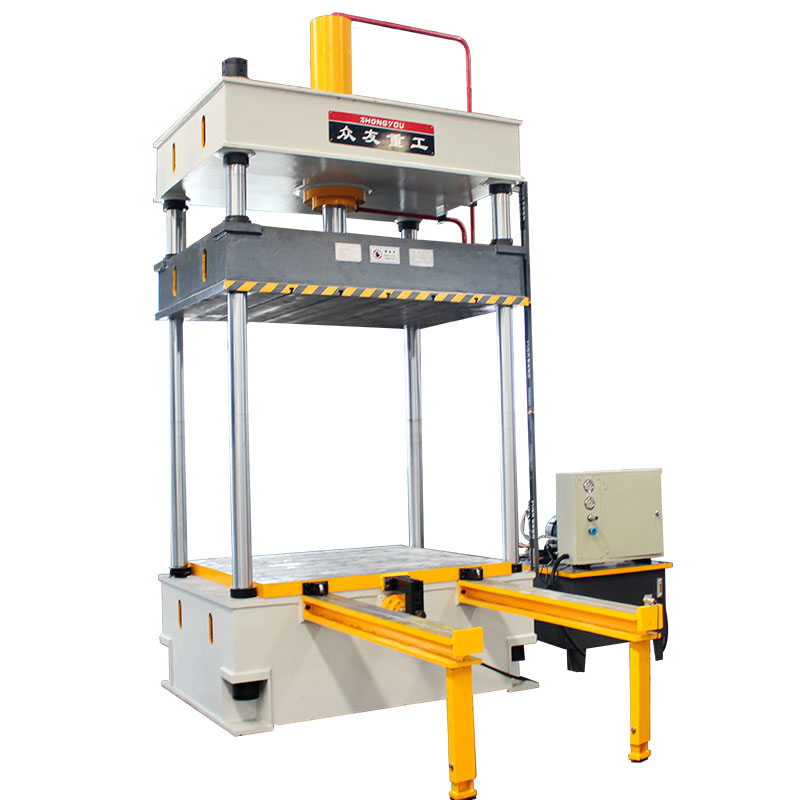

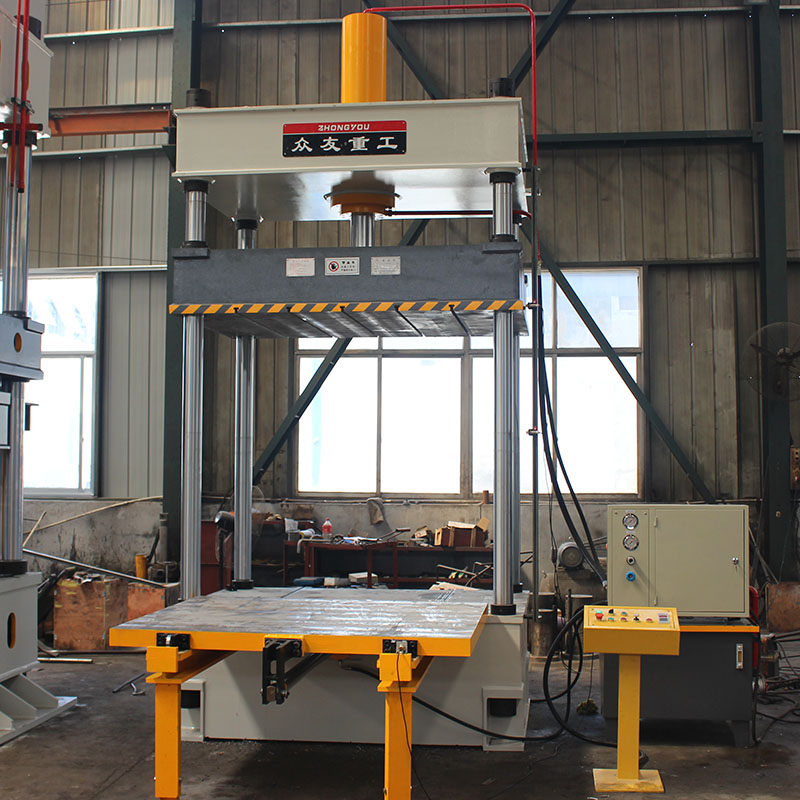

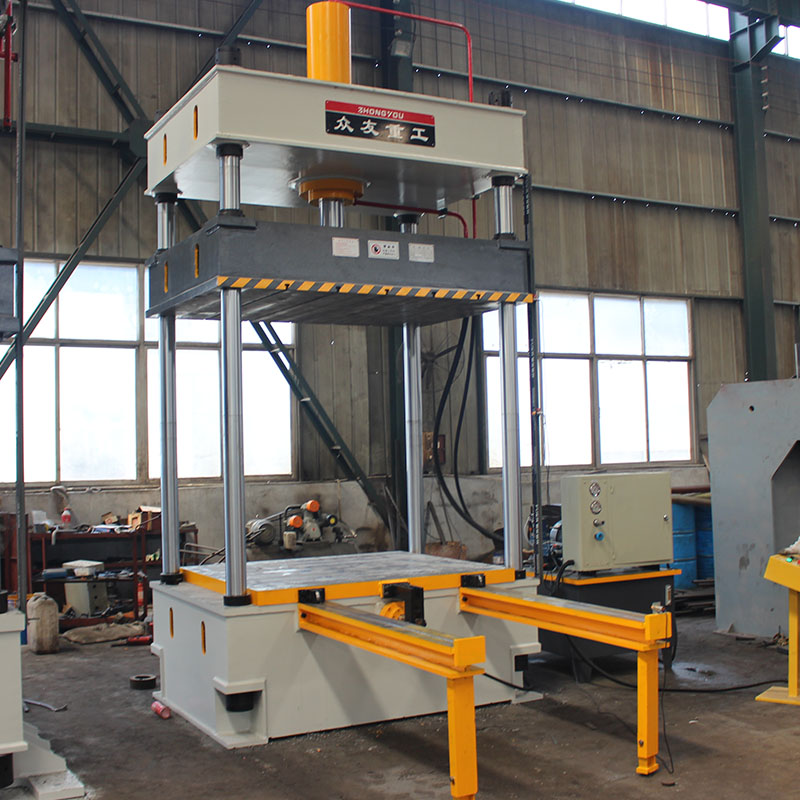

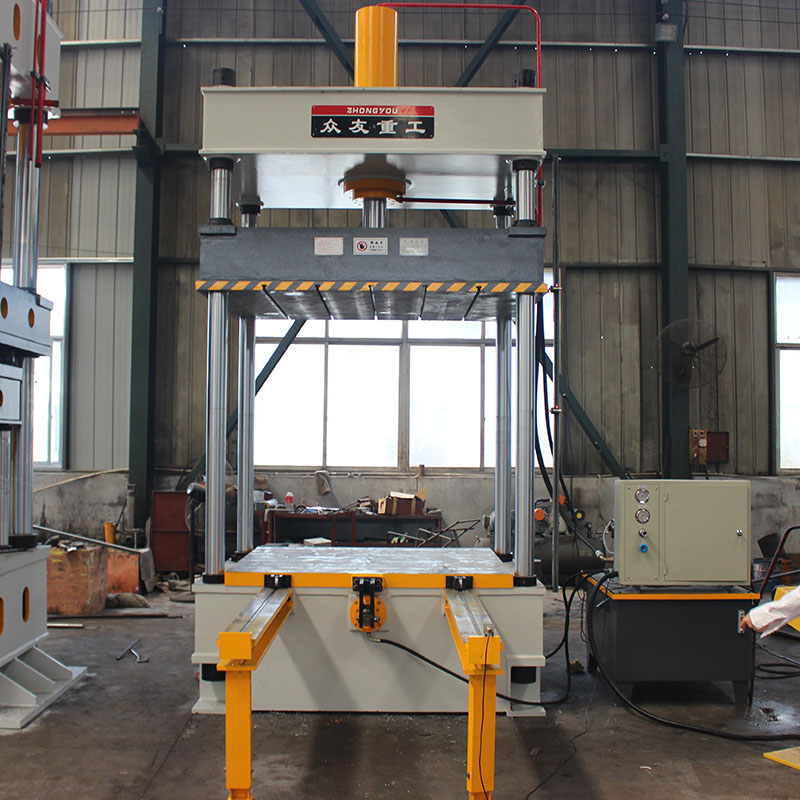

100噸移動大臺面四柱油壓機 100T拉伸成型油壓機

三梁四柱油壓機適用于各種可塑性材料的壓制工藝，如沖壓、彎曲、翻邊、薄板件的拉伸、成型、沖裁、彎曲等。也可從事于校正、壓裝、砂輪成型、塑料制品及粉末制品的壓制成型

tags:

在線訂購

產品詳情

產品介紹

本機為一臺山東滕州眾友重工機械有限公司自主設計生產100噸移動大臺面四柱油壓機，機器的主缸缸體固定于臺面。活塞下端用聯結法蘭、螺栓與滑塊聯接，活塞頭部之材料為鑄鐵，作導向用?；钊^部按有方向相反的YX型密封圈，在活塞桿上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞桿的防塵

這臺100噸移動大臺面四柱油壓機采用優化的液壓傳動方案，PLC可編程控制器自動控制，具有強大的動力，精確的定位和完美的動作組合，故障率低，發熱少，生產率高，節電耐用

結構特點

100噸移動大臺面四柱油壓機機身采用三梁四柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。同時上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接，焊接質量達到要求，通過物理震動處理消除內應力

100噸移動大臺面四柱油壓機性能特點

1、本機采用液壓傳動，高度專業整體閥塊，超大流量通徑，使系統壓力損失少,密封性能好。

2、插裝閥、電液比例閥的使用和獨特的油路設計使液壓系統完美無缺，即使在長期大負荷的情況下工作，系統也不會出現力不從心的現象。

3、系統設計預泄荷裝置，大程度消除了液壓沖擊。

4、先進的快速裝置，確保用戶的生產需求。

5、電器部分采用進口PLC全自動控制系統，抗干擾能力強、故障率低。

6、機體采用整體鋼結構，強度高，穩定性好，不需要安裝地腳螺釘

可選配附件或功能：

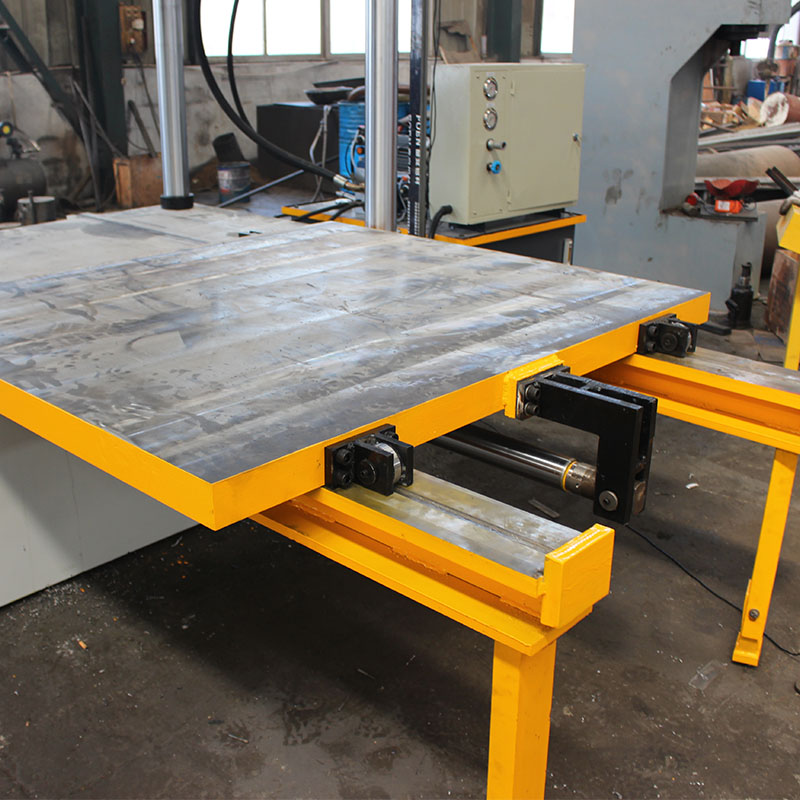

1、移動工作臺
2、沖載緩沖裝置
3、光電保護裝置
4、觸摸式工業顯示屏
5、液壓系統加熱、冷卻裝置
6、打料裝置
7、滑塊安全栓
8、PLC可編程控制器
※ 功能：本公司生產的油壓機適用于可塑性材料的壓制工藝，如沖壓、彎曲、翻邊薄拉伸等也可從事校正、壓裝、塑料制品及粉末制品的壓制成型

YQ32系列三梁四柱油壓機
項目	200t-BK	250t	250t-K	315t-A	315t-B	315t-C	315t-D	500t-A	500t-B
液體壓力Mpa	25	25	25	25	25	25	25	25	25
滑塊有效行程mm	600	400	600	400	600	600	800	600	800
開口高度mm	1000	800	1000	700	1000	1000	1250	1000	1500
工作臺有效面積	800*800	800*800	800*800	700*700	800*800	1000*1000	1260*1160	1500*1500	2500*1400
空程下降速度mm/s	190	32	160	60	60	80	100	100	120
壓制速度mm/s	12-18	8-15	8-15	7	6	6	6-12	8-12	8-12
回程速度mm/s	100	26	70	60	60	60	60	80	80
電機功率KW	11	15	15	15	15	15	22	37	37
頂出力t	50	50	50	50	50	63	63	100	100
頂出行程mm	300	300	300	300	300	300	300	300	350

YQ32系列三梁四柱油壓機
項目	630t-A	630t-B	630t-C	800t	1000t	1250t	1600t	2000t
液體壓力Mpa	25	25	25	25	25	25	25	25
滑塊有效行程mm	400	900	900	900	900	900	900	900
最大開口高度mm	1200	1500	1500	1500	1500	1600	1600	1600
工作臺有效面積	1200*1000	1600*1000	2200*1600	1500*1500	1500*1500	1700*1600	2000*1600	2000*2000
空程下降速度mm/s	100	100	100	100	80	80	80	80
壓制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10	6-10
回程速度mm/s	60	60	60	60	50	45	40	40
電機功率KW	45	45	45	37*2	37*2	37*2	37*2	45*2
頂出力t	100	100	100	125	125	200	200	250
頂出行程mm	350	350	350	350	350	450	450	450

滕州眾友重工機械設備有限公司是我國油壓機、壓力機專業生產企業之一, 公司擁有大型落地鏜銑床、重型車床、銑床刨床等設備，工藝裝備先進,專業生產常規油壓機、四柱油壓機、小型油壓機、單臂油壓機、多功能油壓機、框式油壓機、龍門油壓機、臥式油壓機、三梁四柱油壓機各類油壓機及汽保設備。公司與多家國有大型企業、獨資合資及民營企業服務配套數十臺，深受用戶歡迎

1.關于質量，你們?nèi)绾慰刂瀑|(zhì)量呢?
滕州眾友重工機械設備有限公司有16年的油壓機生產經驗。整機檢測100%合格后準予出廠。
2.關于交貨貨期
通常是3-60天。根據您的需求，量身定制油壓機設計方案。
3.是否提供技術支持?
眾友重工油壓機，72小時內免費提供設計方案。
4.你們的產品有資質認證嗎？
我們的產品我公司已通過國內ISO質量管理體系認證、歐盟CE認證、SGS等多項認證，擁有多項產品創新專利及榮譽證書。
5.滕州眾友重工的優勢
我們擁有自主廠房，自主品牌，16年的生產經驗，完善的售前售后服務，工人生產經驗豐富，原料源于大品牌，產品質量有保障，價格優惠
6.滕州眾友重工油壓機地址
山東省滕州市經濟開發區興業北路219號
